BDV500
產品介紹：

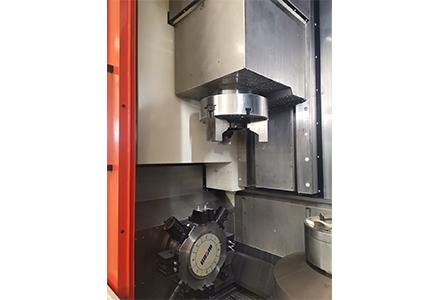

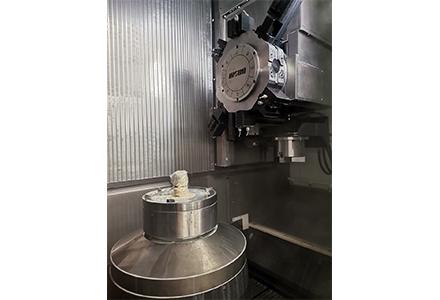

BDV500是采用寬矩形淬硬導軌的正倒數控立式高效 CNC車床，機床按正倒立式雙主軸雙刀塔設計，由雙通道數控系統控制，其中倒置立式車床單元在機床左側，右側為立式車床單元，一體化布局實現工件在兩主軸之間自動對接，完成正反面加工。提高加工效率，實現單機自動化加工?？蛇M行車削各種內外圓柱面、圓錐面、圓弧曲面、公英制螺紋等加工。適用于旋轉體盤套類零件進行高效、大批量、高精度加工。
產品特點：
1）高強度鑄鐵整體床身,導軌副采用寬矩形淬硬導軌及貼塑導軌
2）雙電主軸，正倒立式布局
3）雙刀塔
4）全封閉防護
5）定制上下料系統
6）雙通道數控系統
適用行業：
適用于汽車、工程機械、軸承、能源等行業。
技術規格：
|
項目 |
規格參數 |
|
最大回轉直徑 |
Φ600 |
|
最大切削直徑 |
Φ500 |
|
最大切削高度 |
300 |
|
最大工件重量（Kg） |
100 |
|
上下卡盤尺寸：（mm） |
Φ450（18?中實） |
|
上下主軸頭型式：（GB/T5900.1） |
A2-11 |
|
上下主軸轉速范圍：r/min |
20-2000 |
|
上下電主軸功率Kw |
26/37 |
|
上下主軸最大扭矩Nm |
505(連續額定)/1023（最大額定） |
|
快速移動速度：m/min |
X軸：16 Z軸：16 |
|
X/Z軸行程：（mm） |
X1軸：1705 X2軸：510 Z1軸：650 Z2軸：450 |
|
最小分辨率：（mm） |
0.001 |
|
刀位數 |
8 |
|
刀具裝夾尺寸 車削/鏜孔：（mm） |
32X32/Φ50 |
|
電源：（kVA） |
|
|
機床體積 長×寬×高：（mm） |
4600X3500X3600 (不含排屑器及上下料道) |
|
機床重量：（kg） |
25000 |
