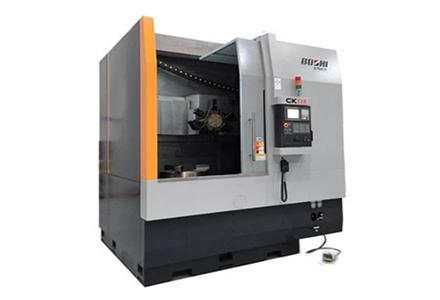

CK518是采用線性滾動導軌的數控立式車床高效 CNC立式車床，配以高端數控系統和立式轉塔刀架，可進行車削各種內外圓柱面、圓錐面、圓弧曲面、公英制螺紋等加工。機床加工精度可達到IT6級，適合對旋轉體類零件進行高效、大批量、高精度加工時采用。
產品特點：
1）高強度鑄鐵底座、立柱，吸震性好，精度保持性優良。
2）立式結構，排屑流暢，裝夾工件方便。
3）采用油水分離結構，使冷卻水清潔環保。
4）冷卻水箱采用分離式，移動、清潔方便。
5）高精密、高剛度通孔式主軸結構，主軸套筒全對稱、懸掛形式設計。

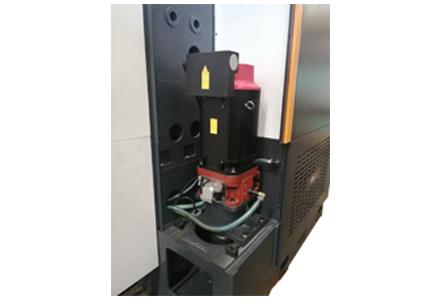

6）大功率交流主軸電機，F(xiàn)ANUC系統，配兩檔變速箱。
7）主軸潤滑采用進口高級潤滑脂潤滑，全封閉，免維護。
8）床鞍、立柱導軌采用超重負荷直線滾柱導軌。

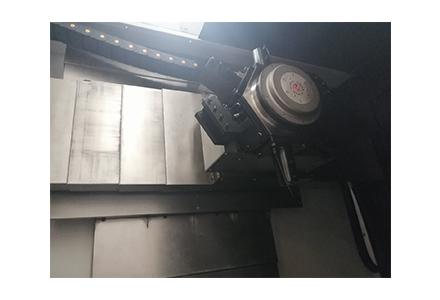

9）配備6工位立式伺服刀架，剛性高、換刀迅速、可靠。
10）集中式機床操作面板，使操作更加方便、快捷。
適用行業：
適用于汽車、電機、軸承、液壓等行業。
|
項 目 |
加工范圍 |
|
|
最大回轉直徑 |
Φ1000 |
|
|
過床鞍最大回轉直徑 |
Φ900 |
|
|
最大切削直徑 |
Φ800 |
|
|
最大切削高度 |
800 |
|
|
卡盤尺寸：（mm） |
Φ610（中實） |
|
|
主軸頭型式：（GB/T5900.1） |
A2-15 |
|
|
主軸轉速范圍：r/min |
30-800 |
|
|
主軸最大扭矩Nm |
2970 |
|
|
快速移動速度：m/min |
X軸：12 Z軸：12 |
|
|
X/Z軸行程：（mm） |
X軸：710 Z軸：850 |
|
|
切削進給速度：mm/min |
0-6000 |
|
|
最小分辨率：（mm） |
0.001 |
|
|
刀位數 |
6 |
|
|
刀具裝夾尺寸 車削/鏜孔：（mm） |
32X32/Φ50 |
|
|
電源：（kVA） |
70 |
|
|
機床體積 長×寬×高：（mm） |
3850×2750×3575不含排屑器 |
|
|
機床重量：（kg） |
15000 |
|
注：上表為標準配置時的參數，選擇其他配置時參數有變化。
